技嘉B760M AORUS PRO AX主板评测

  来源:太平洋电脑 浏览次数:87 发布日期:2023-1-11

  对于主板芯片产品了解的硬件玩家朋友来说,现在主板芯片多是以Z系列作为新主板芯片的先头部队率先进入产品市场,并且Z系列也是作为整个主板芯片系列中功能及支持规格最高的系列,当然价格也是挺高的。而之后定位中端主流的B系列以及入门级的H系列则会在功能和支持规格上进行削减,而由于功能及支持规格上的削弱,价格也会下调不少,以此区分产品的定位与适用群体。


  而与英特尔13代酷睿系列处理器配套的Z790主板已经推出不短的时间,虽然功能及支持规格强大,对于高性能需求的用户来说是非常不错的平台搭配伙伴,但价格一直处于较高的区间而还是让不少用户望而却步。不过随着现在定位中端主流的B760主板解禁推出市场,性能与功能涵盖皆能很好地满足大部分主力用户,更重要的是价格会更为亲民,并且现在不少主板厂商推出了丰富的B760主板产品,使得产品选择性方面让用户有更多的选择。

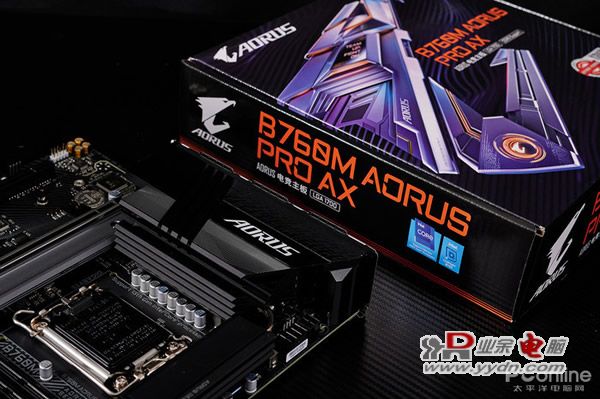

  技嘉B760M AORUS PRO AX 主板开箱

  我们评测室最近收到了来自国际知名的主板厂商技嘉新近推出的B760M AORUS PRO AX主板新品。而技嘉在这次B760主板解禁后推出的主板新品数超过20款,主要涵盖了Aorus电竞系列和Gaming游戏系列这两大系列,并且主板板型涵盖了ARX、M-ATX以及ITX,同时大多数型号都有DDR4和DDR5版本的选择。

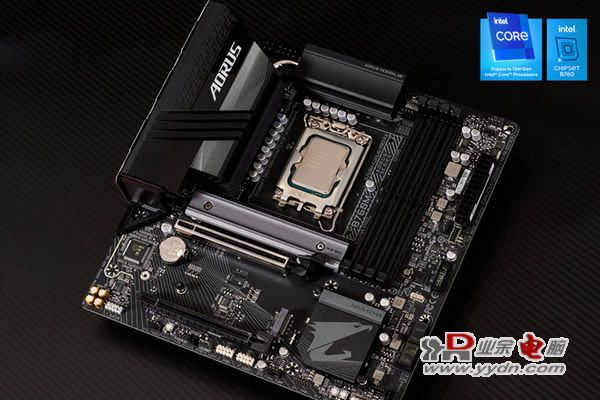

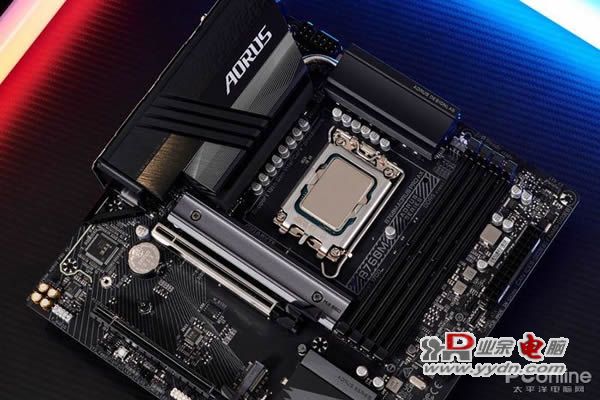

  技嘉B760M AORUS PRO AX主板是一款M-ATX板型设计的主板,采用尺寸为244mm X244mm的6层2盎司铜PCB基板作为主板的元件及功能电路载体,紧凑的尺寸规格让其可以适应目前大部分的ATX塔式机箱以及部分中小型体积机箱的安装使用。


  主板采用黑灰色作为主色调,配以局部银白色散热装甲以及灰白色条纹涂装,使得主板整体视觉有更活力的变化,而不是颜色过于单一。

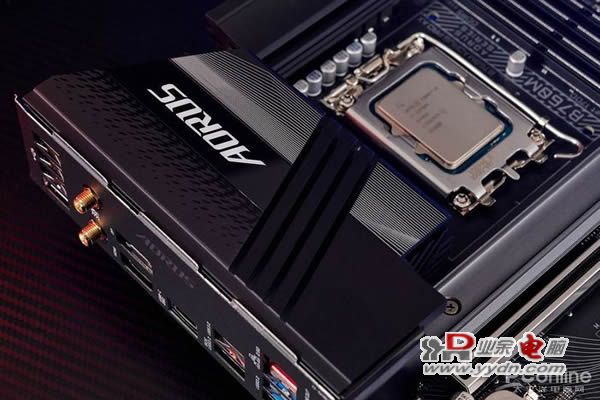

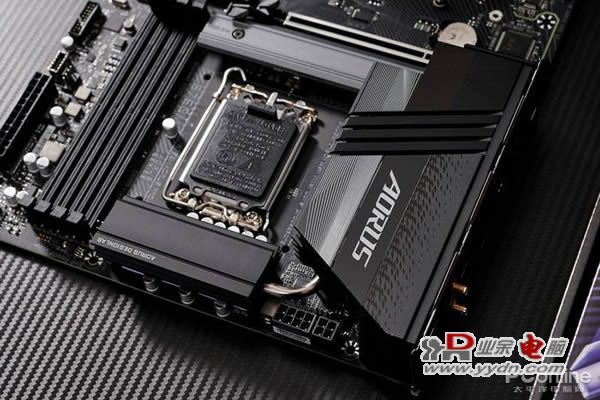

  和现在主流游戏主板一样,在主板供电电路区域采用了覆盖面积相当大的两段分离模组设计的一体式VRM散热布局。散热模组在配色采用了黑灰色和银色色的过渡设计,并且通过不同的沟槽、暗画、拉丝以及条纹等多重处理手法,配合丝印在散热模组的“AORUS”银白色系列名称,使之在视觉效果上能有更丰富的变化。

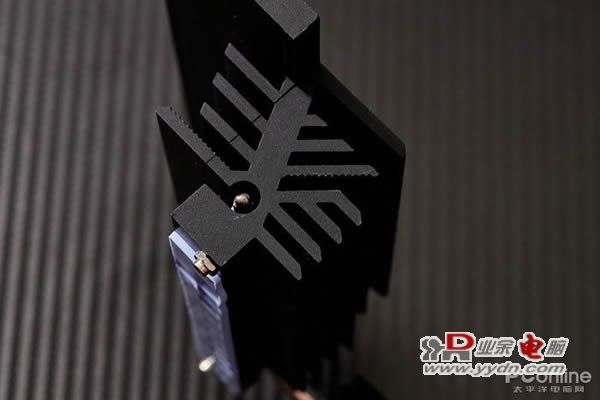

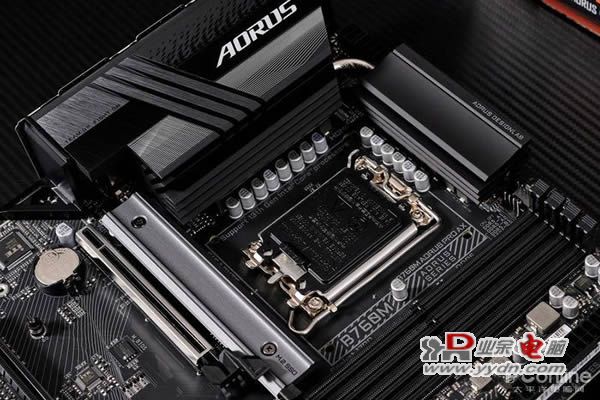

  散热模组采用一体成型设计制造,模组自身采用复合式剖沟处理的金属模块搭配一条6mm热管构成,一体式成型能可为散热模组带来更大的散热表面积,复合式剖沟可允许气流快速通行配合热管的高效导热特性,整个散热模组可以为主板供电电路区域提供高效的散热效能支持。

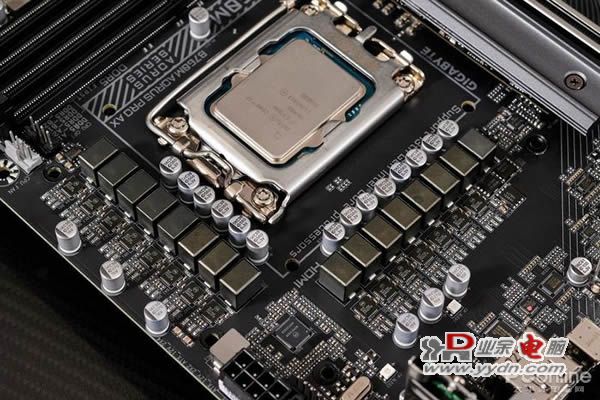

  而被散热模组覆盖之下的,则是为技嘉B760M AORUS PRO AX主板带来高效且稳定的主板供电区域,采用豪华的14+1+1相供电组合,其中14相供电为CPU处理器发挥多核性能带来足够的供给支持,还有1相专为CPU内置核芯显卡性能供给,1相为PCI-E和内存控制器提供稳定电源供给。

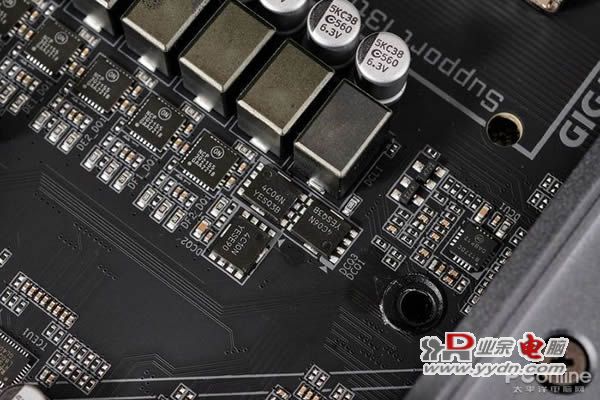

  每相供电均采用全数字电路设计,并且针对部分电力供给涉及大电流的支持,还在供电元件组合中使用到60A的DrMOS元件。

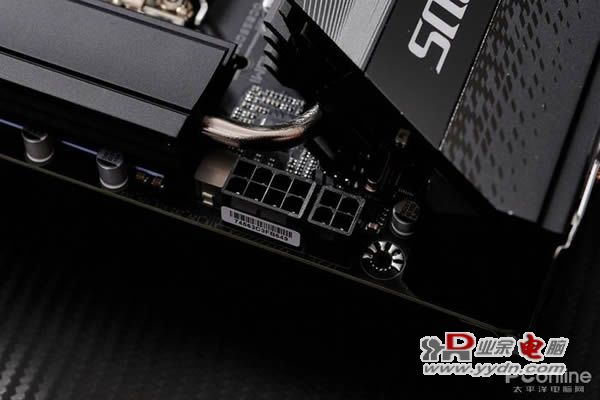

  此外,为了满足平台在CPU处理器高功耗运行时,其电力供给支持得到满足,在主板CPU供电接口部分采用了8+4pin的加强型接口组合,足以应对目前大部分处理器的应用需求。

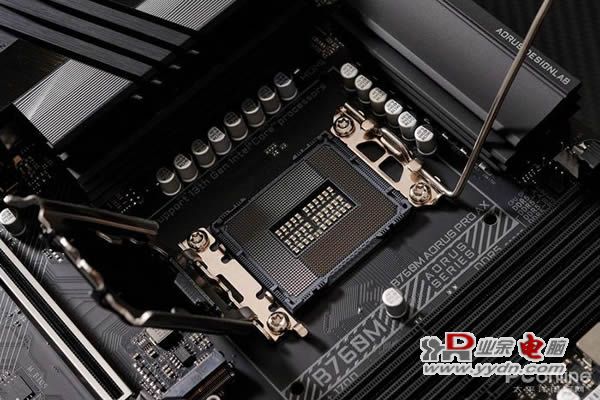

  处理器插座部分,和其他同系列的700主板一样,技嘉B760M AORUS PRO AX主板搭载了LGA1700插槽,能兼容安装最新的13代英特尔酷睿系列处理器以及上一代12代酷睿系列处理器。

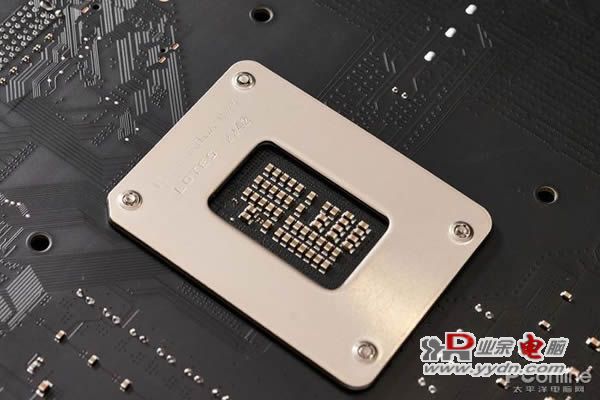

  处理器底座背板部分也带有金属强化背板,以强化插座周边区域的强度同时,也能对CPU插座以及背部电路电容区域提供隔离保护作用。


  技嘉在新推出的B760系列主板新品里面也提供了支持DDR5和DDR4两种内存的版本,而区分的方式则是支持DDR4内存的会在型号后标志DDR4,如果没有任何内存规格标志的话,则默认支持DDR5内存。

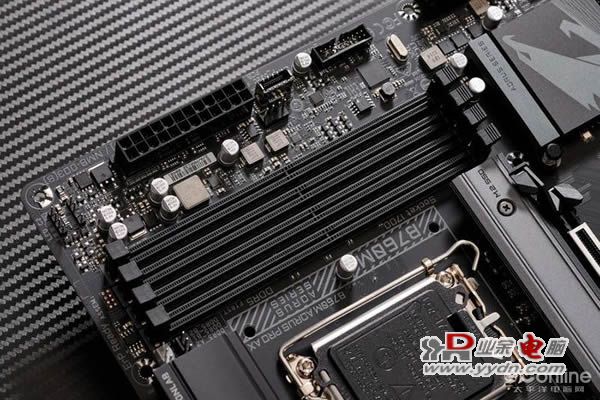

  故此技嘉B760M AORUS PRO AX主板是一款支持DDR5内存的主板新品,并且板载提供四条DDR5内存插槽,最高可支持DDR5-7600频率运行并支持内存启动Intel的XMP或AMD的EXPO功能,当然内存也需确认是否支持这些功能。

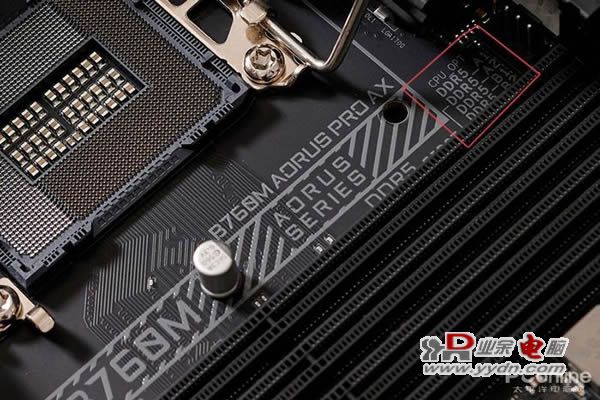

  主板插槽采用传统双边卡扣设计,在插槽右侧,靠近CPU插座的地方还印有内存安装提示,说明了内存插槽的编号及插入内存时的优先次序。

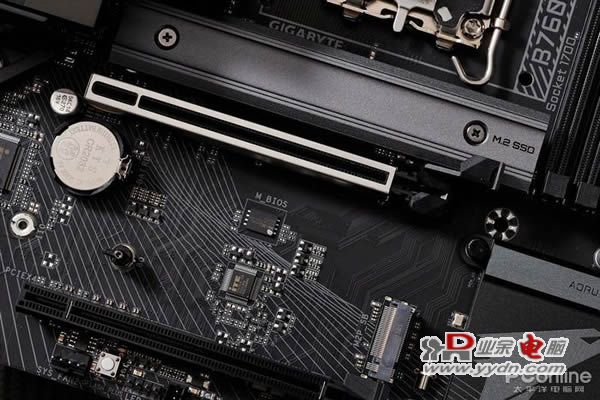

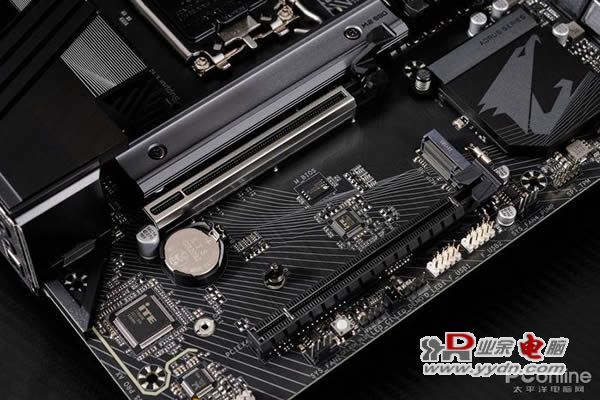

  主板一共提供了两条PCI-E板卡插槽,其中靠近CPU插槽区域一侧的是采用了金属加固以及加大型板卡尾扣设计的银白色插槽,为PCI-E4.0 x16速率设计。另外一条PCI-E插槽则是普通非金属加固设计,速率仅为PCI-E4.0 x4。

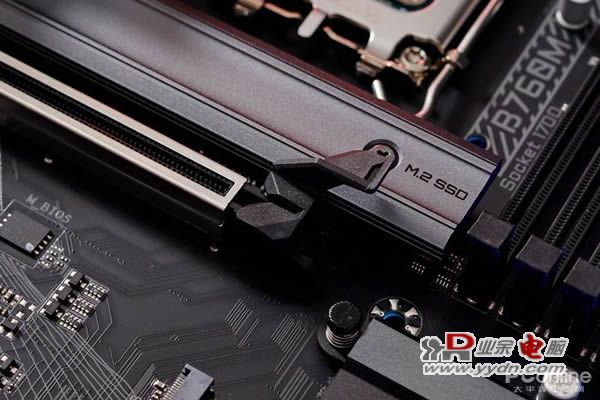

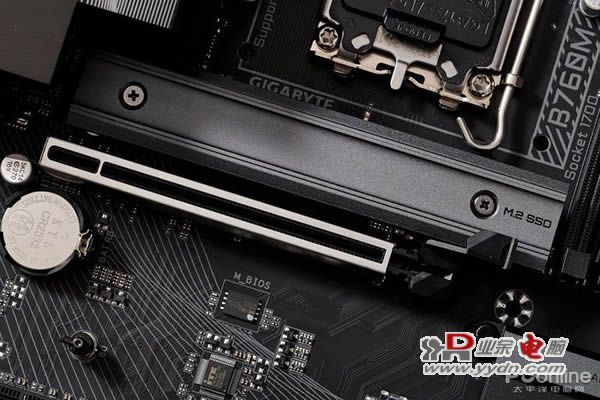

  而在M.2插槽部分,技嘉B760M AORUS PRO AX主板提供了共两个M.2插槽,其中靠近CPU插槽区域的M.2接口带有专属的金属材质M.2散热装甲,确保M.2设备在工作时能获得高效的散热支持。


  主板所有M.2插槽工作速率均为PCI-E 4.0 x4设计,插槽支持多尺寸规格安装,并配备免工具固定的EZ-Latch免工具安装扣具,兼容M.2设备最长规格可到22110,最宽规格可到2580,所以目前主流的2280规格M.2固态硬盘安装并无任何的问题。

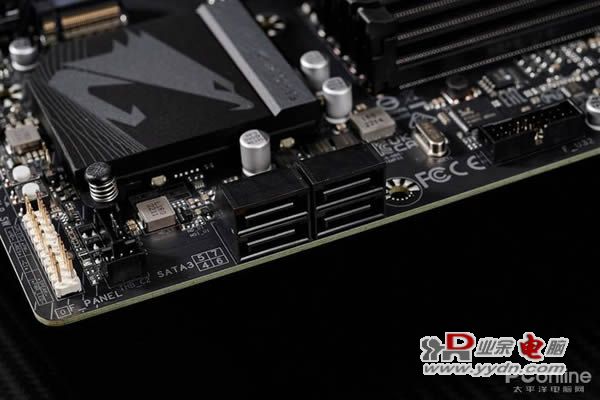

  此外,主板还提供了4个SATA 6G接口可外接硬盘设备或其他采用SATA接口设备与平台的连接。

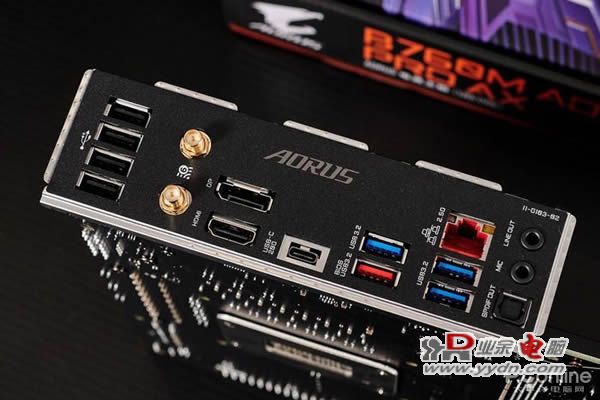

  背部I/O接口区域,技嘉B760M AORUS PRO AX主板提供了4个USB2.0接口、4个USB3.2接口(包含一个用于BIOS升级专用接口)、一个USB3.2 Gen 2X2接口(可实现20Gbps的数据高速传输)、一个2.5G网络网线接口、DP+HDMI数字显示输出接口。

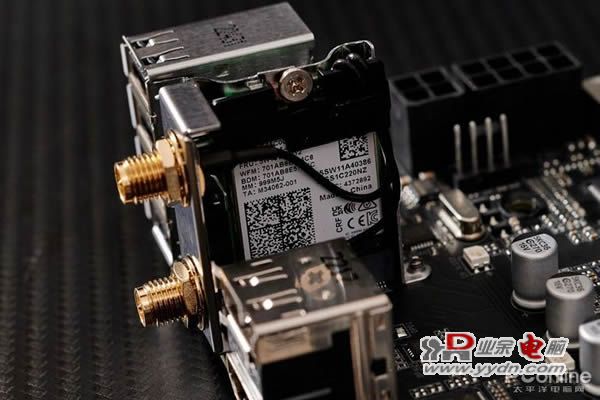

  主板网络部分,除了板载了一个2.5G的网络网线接口外,还板载了 Wi-Fi 6E无线WIFI及蓝牙模块,芯片模块为intel的AX211,支持MU-MIMO TX/RX、并提供Wi-Fi 6E (802.11ax)网络以及蓝牙5.3功能支持。

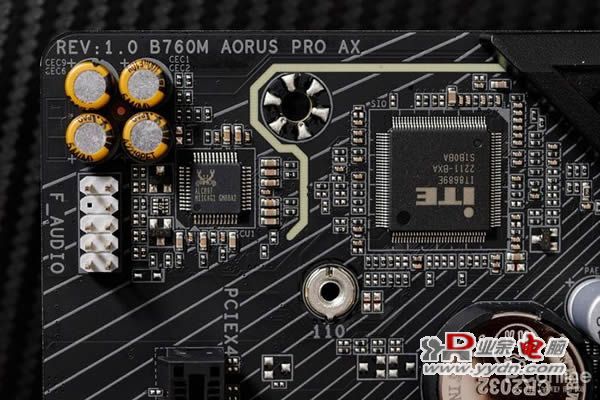

  主板在音频接口部分在I/O背板区域提供了两个3.5mm音频输入输出接口和光纤音频接口。而主板音频处理单元则是采用了Realtek ALC897编解码芯片,配合四颗一组的音频专用电解电容,可以提供高质量的音效解析能力及声音增益效果,为用户带来更逼真的音效体验。

  技嘉B760M AORUS PRO AX 性能测试

  对技嘉B760M AORUS PRO AX主板的功能设计有所了解后,我们看看在实际使用中主板能为我们带来怎样的使用体验。


  为了更好地展现技嘉B760M AORUS PRO AX主板的性能,在测试硬件配套上,CPU处理器我们选择Core i7-13700K、GPU显卡选用NVIDIA RTX40系列显卡加Kingston Fury Beast DDR5-6400内存套装组成整个主板测试平台的核心硬件。

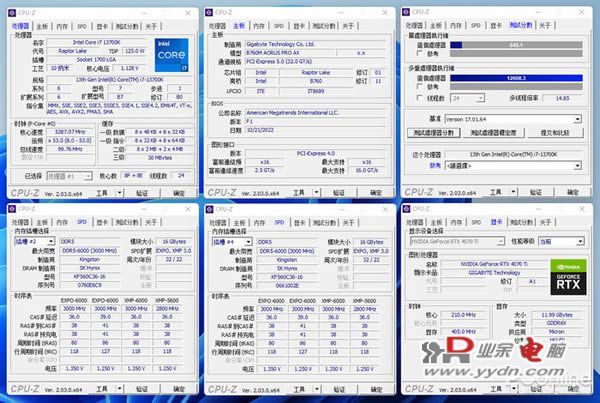

  CPU-Z测试平台系统概要


  通过CPU-Z软件对平台硬件进行查看,可以看到平台CPU处理器部分使用的是16核24线程的Core i7-13700K处理器,处理器的基准测试分数,单核心为849.1、多线程为12608.3,多线程倍率为14.85。

  理论性能测试

  AIDA64  Cache&MemoryGPGPU测试

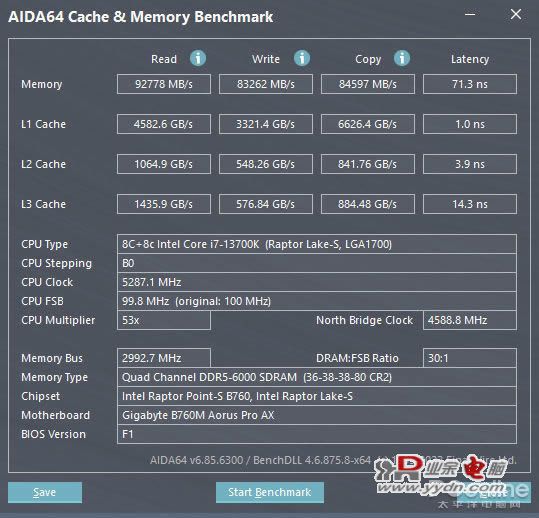

  AIDA64的Cache&Memory 测试部分,主板与内存的读取、写入、复制以及延时的性能分别为92778MB/s、83262MB/s、84597MB/s以及71.3ns,读写复制数据表现可以说符合性能水平,延时部分稍微有点大,但还是在可以接受的范围之内,整体表现皆可。

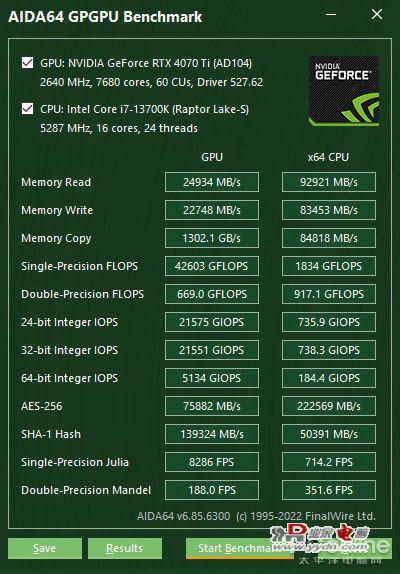

  而CPU与GPU的内存交互速度上,与GPU的读写复制分别为24934MB/s、22748MB/s和1302.1GB/s;与CPU的读写复制分别为92921MB/s、83453MB/s和84818MB/s。

  ZIP数据压缩与解压缩测试

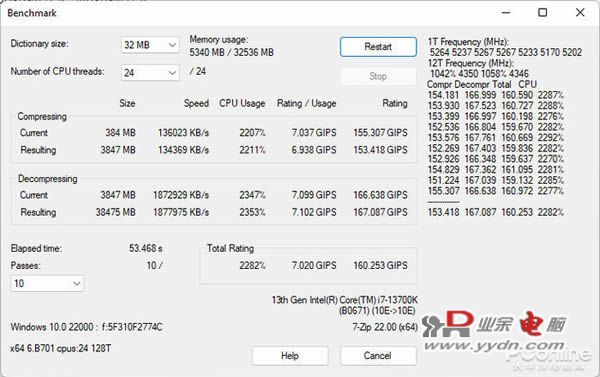

  数据压缩和解压缩测试在两种模式测试里面,技嘉B760M AORUS PRO AX主板硬件平台在进行压缩时速度134369KB/s,而解压则能达到1877975KB/s,总评成绩部分,CPU使用率为2282%、使用率评分为7.020GIPS,总体评分为160.253GIPS。

  Geekbench5性能测试

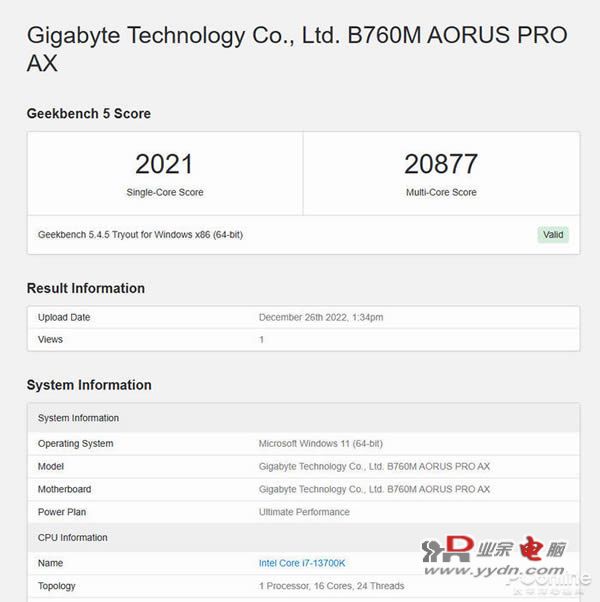

  Geekbench5性能测试中,单核性能测试成绩为2021,多核性能测试成绩为20877。

  CineBench R23性能测试

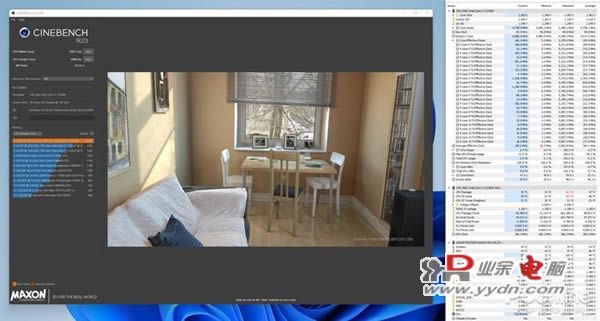

  CineBench R23测试,处理器的单核为29937pts、多核为2088pts,MP Ratio为14.34x。通过硬件监控软件进行检测,CPU在测试时能达到满载状态,且CPU处理器中的每个核心皆可达到最高频状态下进行测试。

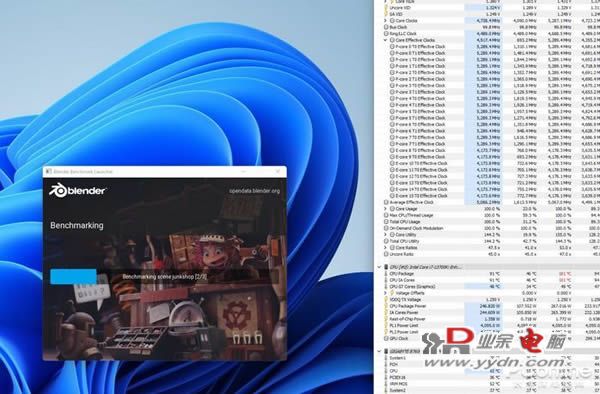

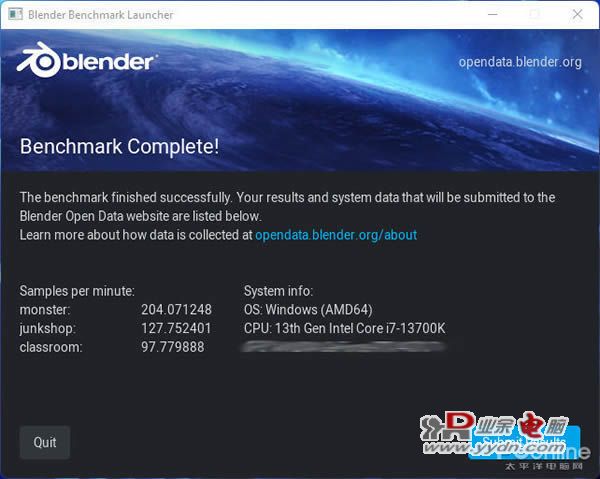

  Blender Benchmark 渲染测试:



  测试主要考虑CPU和GPU渲染性能表现,测试分为三部分,monster测试得分是204.071248、junkshop测试得分为127.752401,classroom得分为97.779888。通过硬件监控软件能看到在整个渲染测试的过程中,主板搭载的13代Core i7处理器的P核和E核工作频率均能达到满载状态,表明测试调用了处理器的所有核心且达到全性能满载状态。

  理论综合场景测试

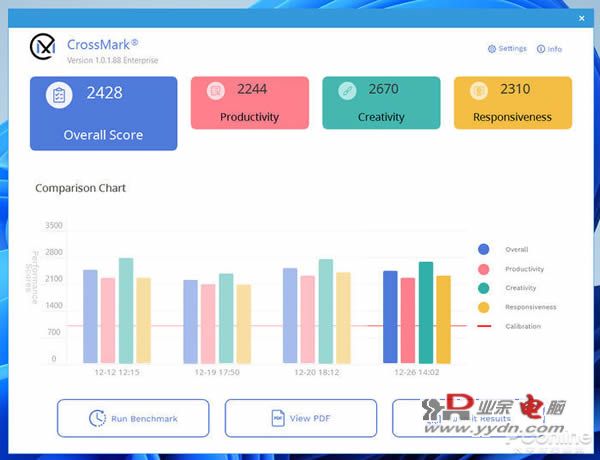

  CrossMark测试:


  技嘉B760M AORUS PRO AX主板硬件平台通过测试平台进行测试后得到的成绩分别为,生产率的测试成绩为2244、创造性的测试成绩为2670、反应能力的测试成绩为2310,总体得分为2428。

  UL Procyon基准测试

  图片测试:


  视频测试:

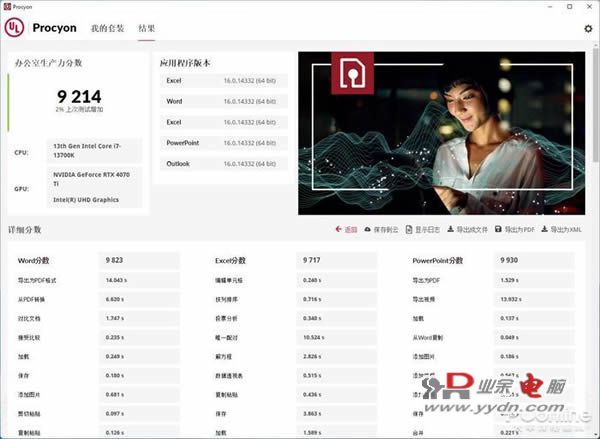

  生产力测试:

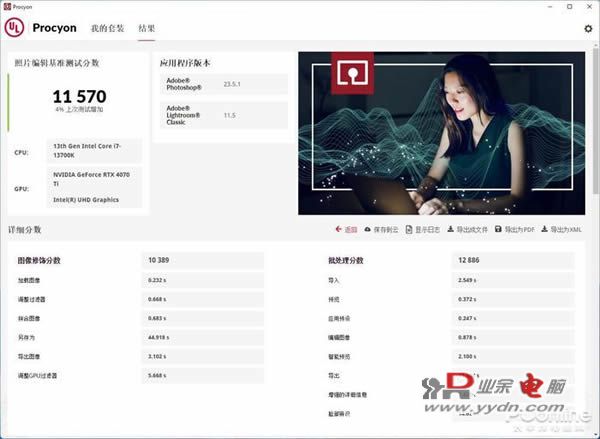

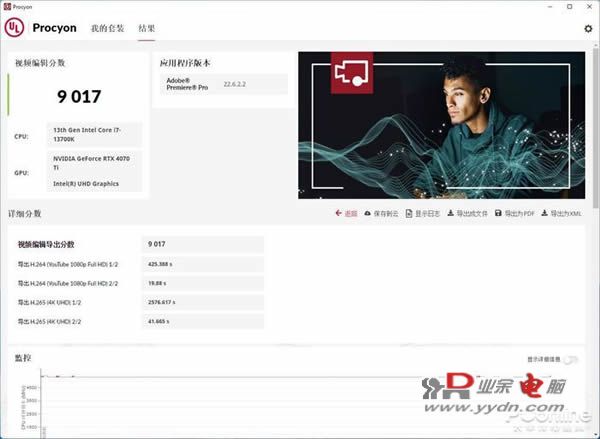

  在图片处理测试部分,测试的得分为11570;视频处理测试部分,测试得分为9017;而在生产力得分部分,得分则为9214。三项测试的成绩水平都保持着不错的状态,突显了主板能很好地调用整个硬件平台各硬件性能的相互配合,从而获得出色的应用表现。

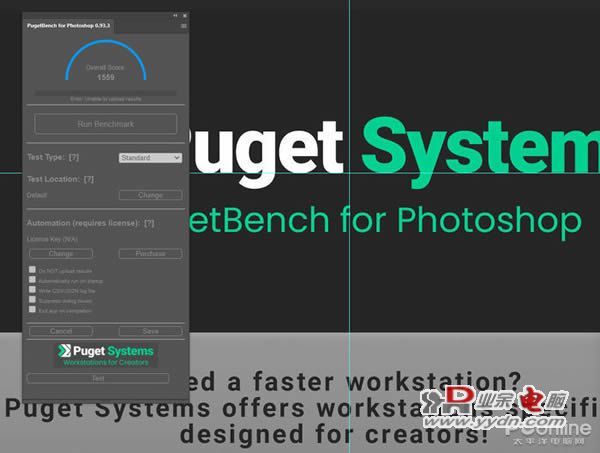

  Pugetbench for PS基准测试


  Pugetbench for Photoshop是模拟Photoshop软件进行实际操作处理时的测试,可以很好地了解平台在针对图片处理时的整体性能表现,而技嘉B760M AORUS PRO AX主板硬件平台的测试成绩为1559。

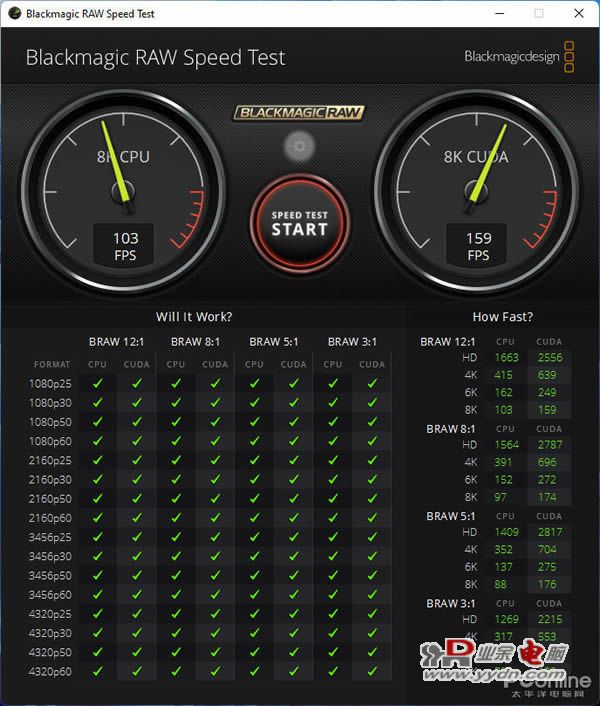

  Blacknagic RAW Speed测试


  Blacknagic RAW Speed测试中,技嘉B760M AORUS PRO AX主板硬件平台在8K分辨率下的CPU处理器效为103FPS,显卡CUDA处理效率为159FPS,整体执行效率表现不错,此外其他格式的8K处理效率中,BRAW8:1的处理效率分为97和174;BRAW5:1的处理效率分别为88和176;而最后的BRAW3:1的处理效率分别为79和138。

  游戏性能测试

  动作冒险类:

  《古墓丽影 暗影》游戏测试

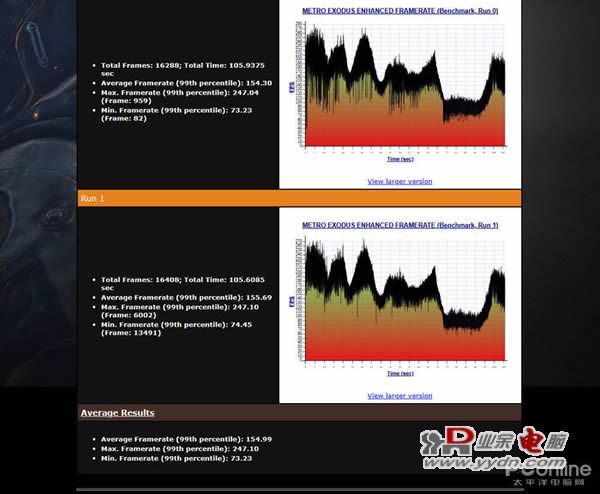

  《地铁2033游戏测试

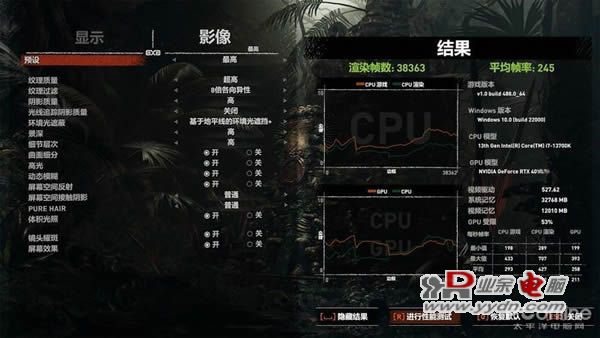

  动作冒险类游戏测试部分,以2K分辨率及最高画质进行测试,《古墓丽影:暗影》测试平均画面帧数为245,其中CPU游戏平均值为293、CPU渲染平均值为427以及GPU平均值为258。《地铁2033》游戏测试平均画面帧数为154.99,最高帧数达到247.10,而最低帧数也达到73.23。

  赛车竞速类:

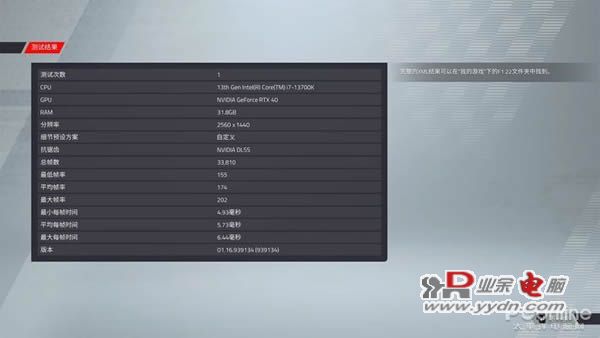

  F1-2022》游戏测试

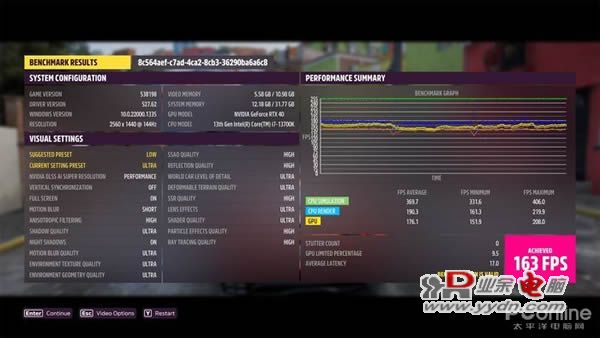

  《极限竞速 地平线5》游戏测试


  赛车竞速类游戏测试,《F1-2022》游戏测试分数:平均帧数为174,最低帧数为155;《极限竞速 地平线5》游戏测试帧数为164,其中CPU模拟平均帧数369.7,最低帧数为331.6;CPU渲染平均帧数190.3,最低帧数为161.3;GPU平均帧数176.1,最低帧数151.9。

  可以看到技嘉B760M AORUS PRO AX主板硬件平台的整体性能可以满足游戏在高分辨率和高画质特效下可以实现流畅的运行,并且最低画面帧数还超过60帧画面帧率,故此平台运行这两款游戏并不会出现卡顿等情况。

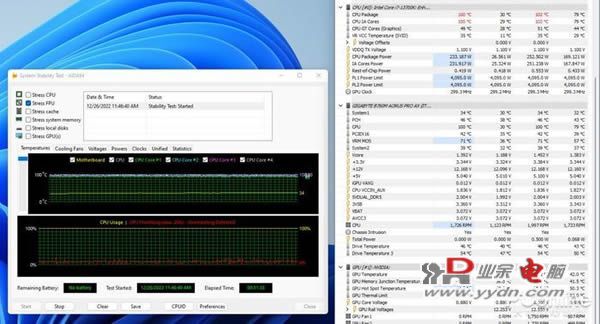

  整机稳定性运行测试


  在平台稳定性测试上,技嘉B760M AORUS PRO AX平台能完满地通过稳定性测试,并且在监控软件所侦测到的温度、电压等数据方面均有很好地的稳定表现,并没有出现非常明显的波动情况,表现出主板整体的元件品质,特别是供电部分豪华的14+1+1的搭配组合能肩负高负载性能平台稳定的运行需求。

  评测总结

  作为13代酷睿系列处理器主板平台产品的扩充,B760系列主板能在性能、功能特别是价格定位方面能给予用户更高性价比的选择。而技嘉这款B760M AORUS PRO AX主板则是其中具备不俗潜力的电竞系列主板。


  技嘉 B760M AORUS PRO AX主板是一款安装兼容度非常出色的M-ATX板型主板,对机箱安装要求度不高,并且虽然是紧凑型的板型,但是在硬件插槽的种类以及数量上都以最大限度地提供最多选择,特别是内存插槽满配四条DDR5内存就可见一二。丰富的I/O背部接口布局以及2.5G网线接口和WIFI6E无线网卡对于游戏玩家群体来说足以满足在周边外设以及网络环境的高应用需求。


  同时在实际的应用测试里面,以B760M AORUS PRO AX主板作为平台硬件载体在测试成绩表现也非常出色,不论是理论性能测试、场景模拟测试还是游戏应用测试里面都能全面地发挥出搭载硬件的实力,能为用户带来不错的使用支持,是游戏玩家以及因Z970主板产品价格较高而预算有限,但有一定性能表现需求的用户不可错过的中端主流B760主板。

  (本文作者:魔神再临)
