三星液晶显示器维修图解

  来源:业余电脑 浏览次数:8392 发布日期:2010-7-30

      液晶显示器是玩家心目中的高级产品,无论是在购买过程还是使用过程中,我们都对其持有“毕恭毕敬”的态度。但是再好的产品也难免有出问题的时候,何况娇贵的液晶显示器呢?作为曾经的高档产品,单位的三星SyncMaster 152N在前不久出现了故障,具体表现是开机后出现红色竖条,除此无任何显示。由于笔者在当时购买了部分维修备件,而且这款产品也已经过了保修期,所以打算自行拆机维修。

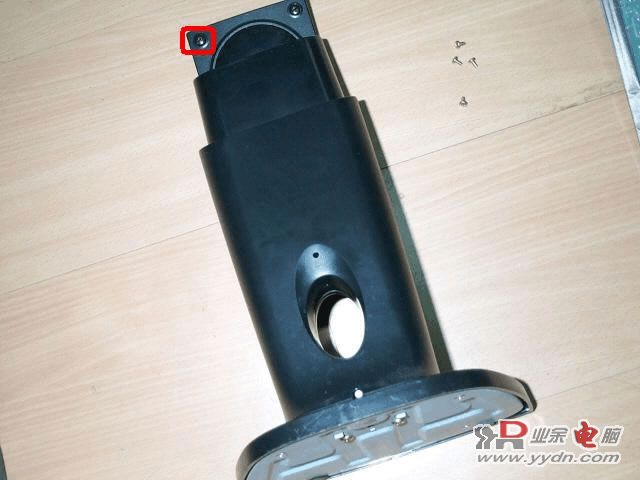

    对于这台152N来说,它的外观并无任何损坏,笔者猜想应该和电路方面的故障有关,又由于其目前不具备任何显示能力,我们只能从内部进行解决。 首先松开固定底座的四个螺丝后,拆下底座,接下来我们就可以开始拆解显示器了。

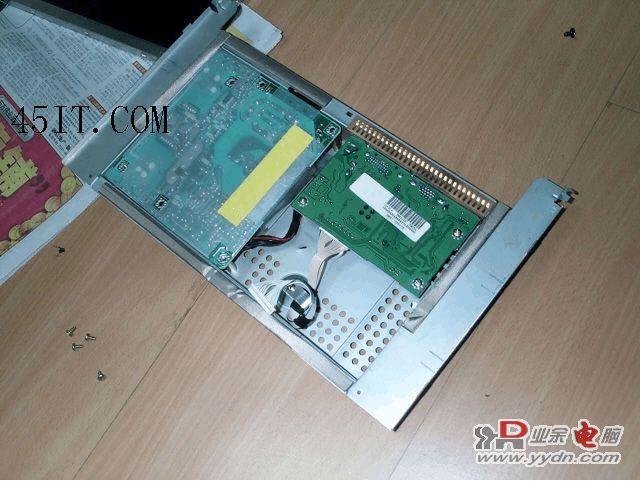

    笔者用平口工具沿后边框小心的撬起,其目的在于分开显示器的边框与后罩。在拆下塑料背板后露出了大面积的金属屏蔽罩,它的作用主要是防止电磁波对内部电路板的干扰,当然对散热也有帮助。可见三星在细微之处也做的一丝不苟。在机身左下方和左上方各有束成一捆的电源线,共有4组,每一组为一根灯管供电;四灯管技术的优势在于均匀的补充屏幕光源,避免屏幕灰暗现象的存在,同时还可以增加色彩的表现力。在背板的右下方还有一条排线,用于连接前面板。在拆下金属屏蔽罩后,就可以清楚的看见内部的电路板了。它们是用螺丝固定在屏蔽罩上的,左侧为供电模块、右侧则为驱动模块。



    朋友都知道:对于液晶显示器来说,驱动模块起着至关重要的核心作用。因为显卡的模拟信号就是被传输到这里,通过LCD控制芯片处理后转成数字信号,再输出到LCD液晶显示面板上的,即我们常说的数模转换过程。我们手中这块驱动模块使用的主控芯片为Mstar公司的MST9011,Mstar在混合信号处理方面的实力不错,三星等多家厂商都在使用这款芯片。

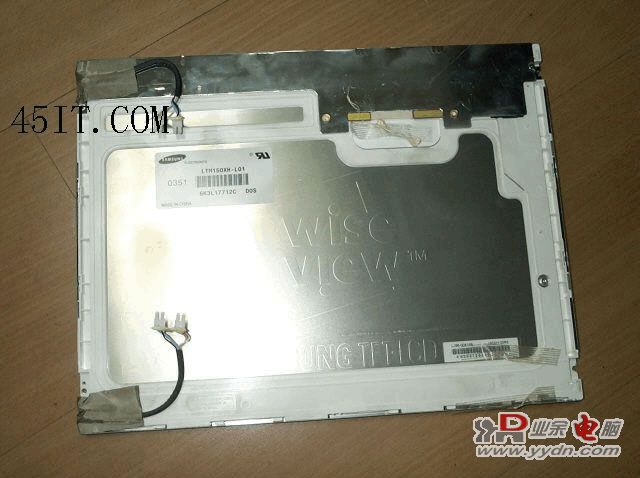

    下图是拆下金属屏蔽盖后的152N的照片,我们可以清楚地看见四条灯管的电源接线,中间就是反光板和玻璃基板,四周用金属边框和塑料边框牢牢固定。液晶面板的价格占了整个LCD显示器成本的6到8成,其质量的好坏直接关系着液晶显示器的质量与性能。顺利将边框取下,边框上嵌有控制按键。

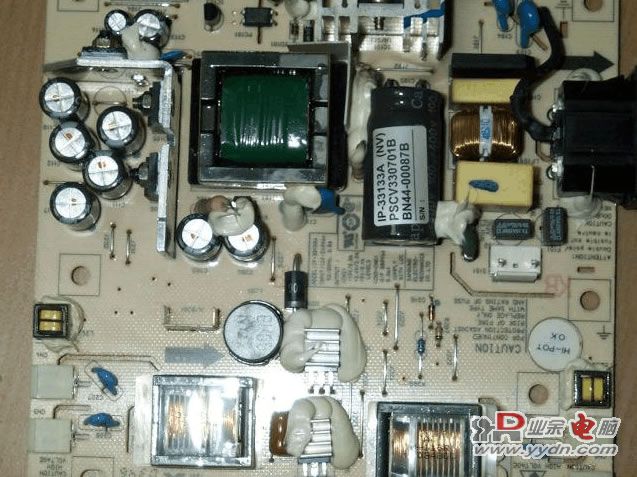

    近看电源模块,我们可以看到它连接着显示器灯管和驱动模块,面板所需的电能全部通过这里输送到指定位置。

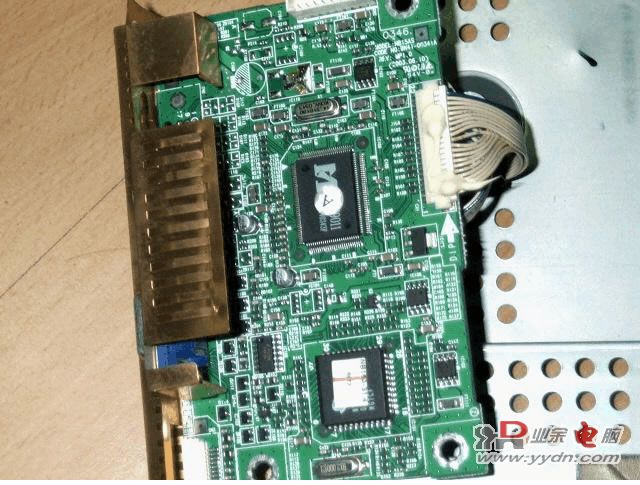

    再看驱动模块上面两块大的IC,前面我们提到其中之一是Mstar出品的MST9011,另一块则是novatek公司出品的NT68F63,它是一块用在8位监视器MCU,MCU是Micro Control unit(微控制单元)的缩写,它是对显示器提供定义或控制OSD设定状态的可编程单元。

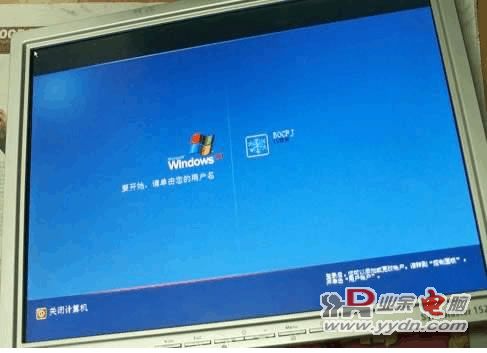

    通过前面的介绍,相信大家对于这台152N的内部结构已经有了了解,既然无法将视频信号及时转换,那么问题就很有可能出在驱动模块上。笔者经过简单的交叉更换后也认定了这一点,拿出早已准备好的维修备件换上去之后,这台152N重又焕发了活力,工作上网一切正常,为我们这次简易的液晶维修划上了一个完美的句号。

    液晶显示器的内部结构并不复杂,稍有DIY经验的用户就可自行动手进行修理。在此我们提醒各位:液晶显示器的内部器件比较脆弱,如果决定拆卸的时候一定要小心,防止静电是一方面,另外还要注意的是LCD显示器与CRT一样,在其内部同样有高压电;此外,仔细的读者一定也发现我们拆LCD显示器并非大卸八块,仅限于对电路板的拆卸和修理,如果把液晶面板也拆开的话,那么整台显示器就报废了。最后,除非您的显示器已经失去保修,否则还是请厂商代为维修最为妥当。

  (本文作者:)
